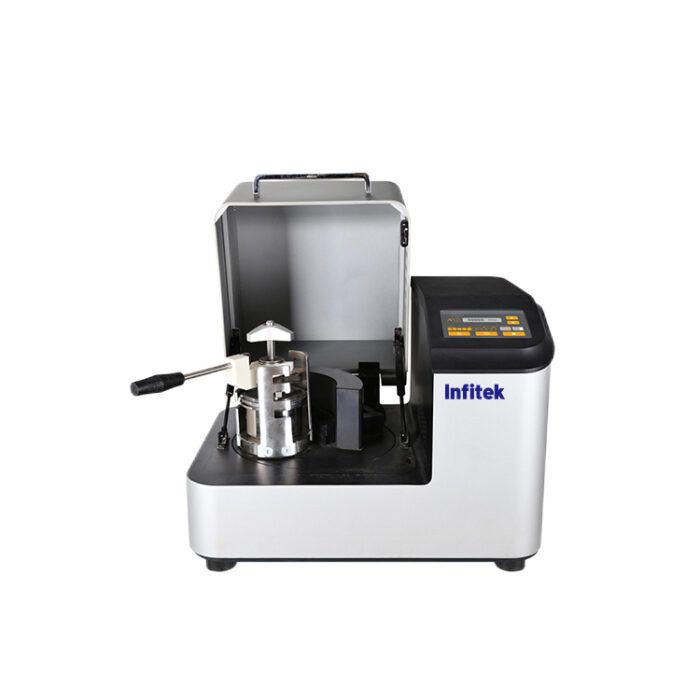

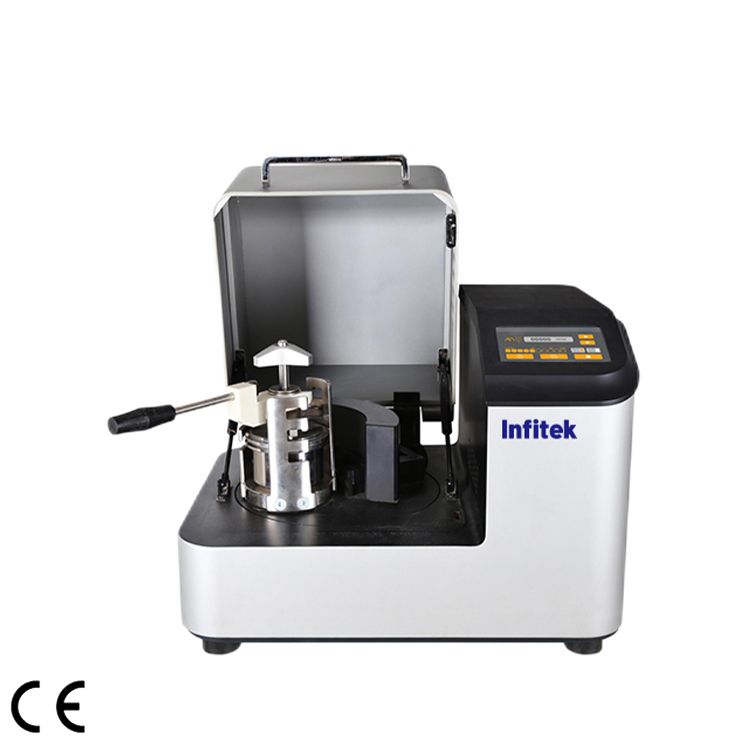

遊星ボールミル PBM-Gシリーズ

説明

遊星ボールミルは、軟質、硬質、脆性、繊維質など、幅広い試料の粉砕（湿式／乾式）および混合に適しています。従来の混合・粒度調整プロセスに加え、コロイド粉砕の技術的要件も満たします。

アプリケーション

サンプルの種類:柔らかい、硬い、脆い、繊維状

応用分野：工学・エレクトロニクス、建築材料、農業、医学、化学・合成材料、地質学・冶金、環境・資源回収、ガラス・セラミックス。

代表的なサンプル:植物材料、セメントクリンカー、コンクリート、堆肥、コーティングおよびペイント、木炭、毛髪、触媒、化学薬品、金属、炭素繊維、紙、繊維製品、セルロース、種子、粘土鉱物、コークス、石炭、ガラス、廃棄電子製品、鉱物、鉱石、石灰石、石膏、石英、カオイン、骨、金属酸化物、鉄鉱石、セラミック、ポリマー、ベントナイト/ベントナイト、顔料など。

アプリケーション例

研磨前 研磨後

サンプル：ガラス
研磨ボール：10mmおよび3mmのジルコニウム酸化物研磨ボール

サンプル特性: 硬い

粉砕時間：30分

備考: 粉砕ジャーは対称的に置く必要があります

研磨前 研磨後

サンプル：花崗岩
研磨ボール：10mmステンレス製研磨ボール

サンプル特性: 硬い

粉砕時間：15分

注意：粉砕ジャーは対称的に配置する

研磨前 研磨後

サンプル：真珠粉
研磨ボール：3mm酸化ジルコニウム研磨ボール

サンプル特性: 脆い

研削時間: 6時間

備考：液体、ボール、サンプルを適切に追加する

利点​

• 凝集を回避するために方向を自動的に反転します。
• 強力かつ迅速にナノレベルまで粉砕します。
• 長期・連続運転に適しています。
• プログラム研削パラメータにより再現可能な結果。
• 粉砕ジャーを冷却するための粉砕室自動換気システム。
• 4 つの粉砕プラットフォームにより、2、4、8 個のサンプルを同時に処理できます (PBM-G40)。
• 6種類の粉砕ジャーがあり、容量は12ml〜4000mlまで様々です。

特徴

カスタマイズ可能な速度比

• 遊星ボールミルにはオプションとして 1、2、4 つの粉砕ステーションがあり、サンプルの特性に応じてパラメータを自由に設定できます。
• 幅広い種類と高品質の研磨材からお選びいただけます。
• 異なる数量とサイズの粉砕ボールを柔軟に組み合わせて、個別の特殊な粉砕および粉砕要件を満たすことができます。
• お客様のご要望に応じて、速度比を 1:1 から 1:-3.5 までカスタマイズできます。

コントロールパネル

• LEDディスプレイにパラメータがデジタル表示され、動作状態が簡単に確認できます。
• 便利なパラメータ設定と人間工学に基づいたワンボタン操作を備えています。

快適な操作と簡単な清掃

• インテリジェントな安全ロックにより、機器の安全な操作が保証されます。
• 人間工学に基づいた設計により、操作時の快適性と安全性が融合します。
• 人間化されたプログラム設計により、粉砕時間を設定し、人員による監視を必要とせずに操作できます。
• 高効率でメンテナンスフリーの駆動装置により、長時間の連続運転や最大過負荷時でも一定速度を維持できます。研削工程中は、内蔵の高出力ファンが自動的にモーターを効果的に冷却します。

瓶開けツール

ユーザーフレンドリーな設計により、瓶を開ける作業がより簡単かつ安全になります。

粉砕ジャーの多重安全設計

• コロイド粉砕の場合、安全な操作を確保するために、粉砕ジャーには気密性と防塵性を備えた安全な閉鎖装置が装備されています。
• 安全閉鎖装置はコロイド粉砕（湿式粉砕）で密封することができ、過圧ガスが容易に漏れないようにします。
• ガスの輸入、輸出、および安全保護のための通気蓋。
• 安全な閉鎖装置は、粉砕ジャー内の高レベルの気密性を保証し、粉砕結果が影響を受けないようにします。

圧力・温度測定システム PTM

遊星ボールミルの動作中、粉砕ジャー内で発生するプロセスと反応（温度、圧力変化など）を PTM で監視および記録して、より優れた粉砕および分析結果を得ることができます。

粉砕ジャー

• 粉砕ジャーには容量と材質がマークされており、他のものと簡単に区別できます。
• さまざまな処理要件を満たす幅広い種類の材料。
• O リングは防塵と耐圧を保証します。
• 粉砕ジャーと蓋の間に隙間があるため、ジャーを簡単に開けることができます。
• 瑪瑙、焼結酸化アルミニウム、酸化ジルコニウム、および炭化タングステン製の粉砕ジャーはステンレス鋼のジャケットでコーティングされています。

仕様

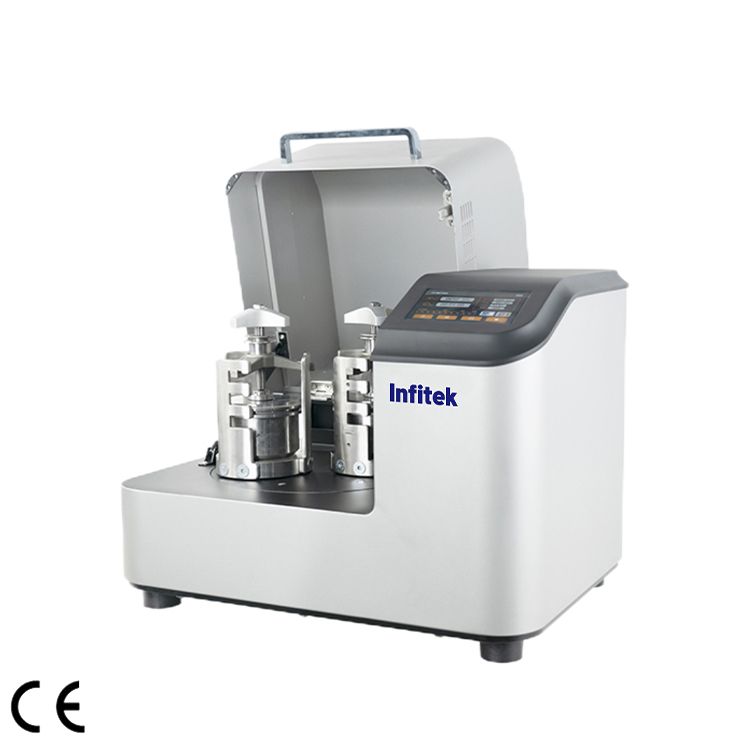

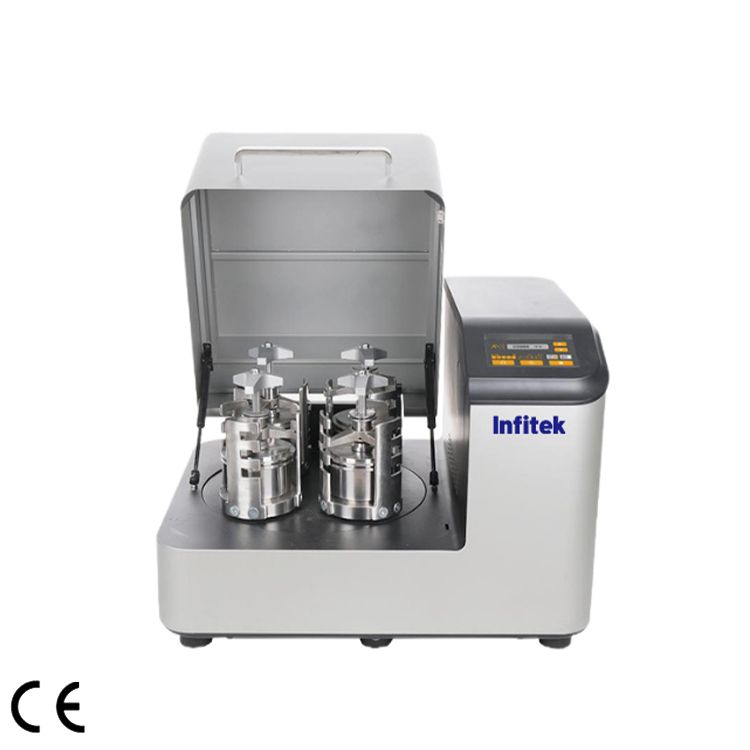

モデル	PBM-G40	PBM-G6P	PBM-G20
フィードサイズ	<10mm
最終的な細かさ	<0.1μm（コロイド粉砕の場合はナノメートルまで）
スピード	30～400rpm	100～650mpm	50～650mpm
速度比	1:-2.2	1:-2	1:-2
時間設定	0～99分（サイクルタイム01～99）
有効サンホイール直径	360mm	260mm	290mm
定格出力	1.5kW	750W	750W
電気	220V、50/60Hz	220V、50/60Hz	220V、50/60Hz
外形寸法	784×598×577mm	685×510×506mm	685×510×506mm
パッケージ寸法	900×1020×890mm	860×960×780mm	860×960×780mm
正味重量	190kg	125kg	145kg
