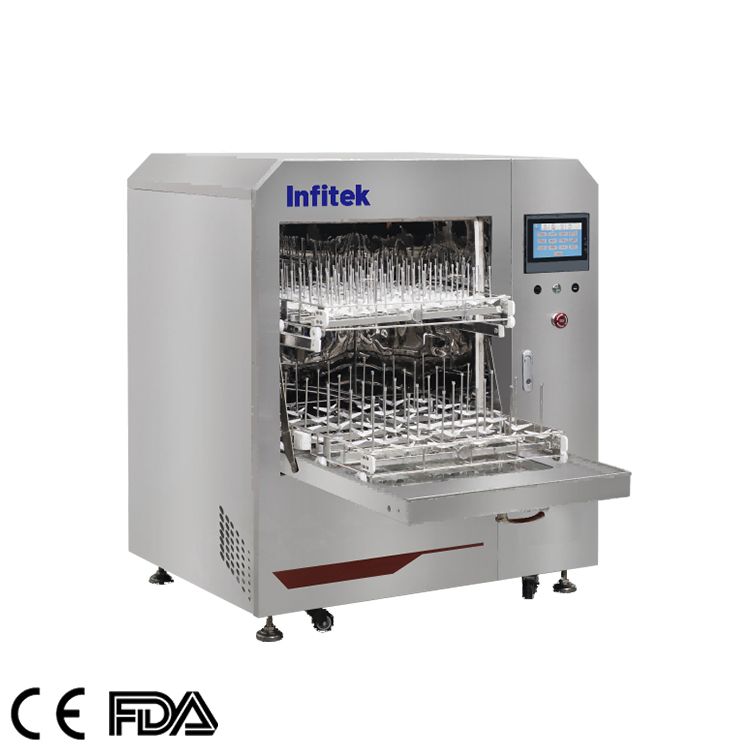

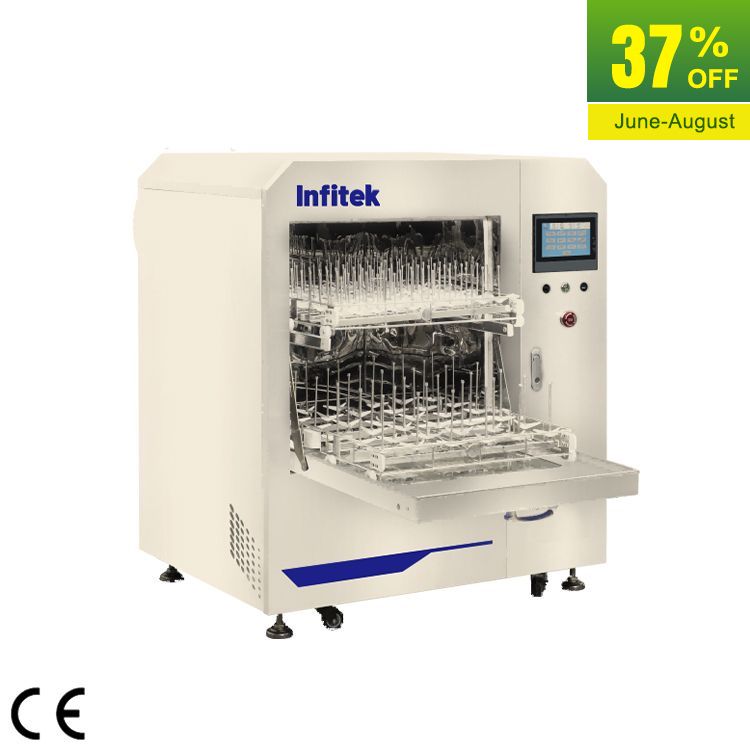

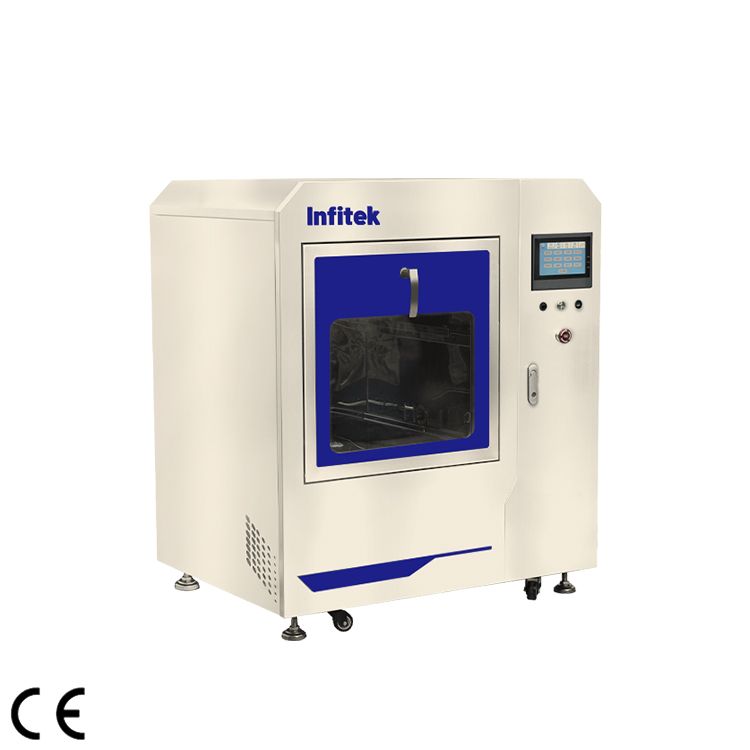

自動ガラス製品洗浄乾燥機LWD-200

1. 一般的な要件
1.1 洗浄水の噴霧と洗浄液の溶解・剥離は、実験用ガラス器具やプラスチックに残留する無機残留物（鉛、水銀、カドミウム、ヒ素など）および有機残留物（工業用染料、ホルモン、グリース、粉塵など）の洗浄に役立ちます。洗浄後、サンプルは乾燥させることができます。
*1.2 洗浄後の有機残留物は0.1mg/L未満、金属イオン残留物は0.02mg/L未満です。洗浄効果に関する省レベルの権威ある実験報告書または証明書を提出する必要があります。微量分析の実験結果の正確性を保証するため、本装置はISO9001、CE、その他の関連する国際的に権威のある認証を取得しています。
1.3 電源電圧は220Vです。
2. 構造設計
2.1 二重構造の取り外し可能な断熱・遮音シェル。内部空洞は316Lステンレス鋼、外部シェルは304ステンレス鋼で作られています。ボックスとドアの目に見える部分には、湿気の多い環境での錆を防ぐため、ネジやリベットが露出していないようにしてください。
* 2.2 機械全体は水平設計で、装置の高さは1.1メートルで、テストベンチとほぼ面一になっており、上部は軽量の物品を置くのに便利です。

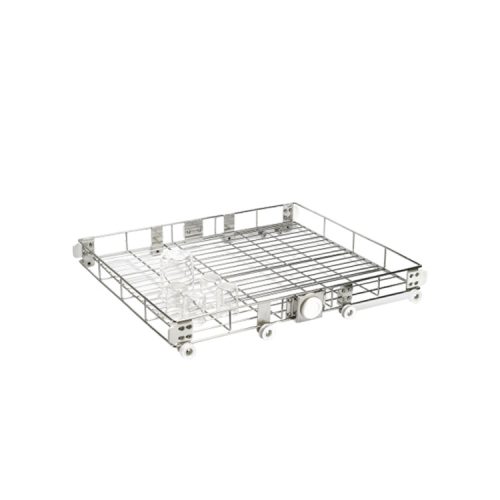

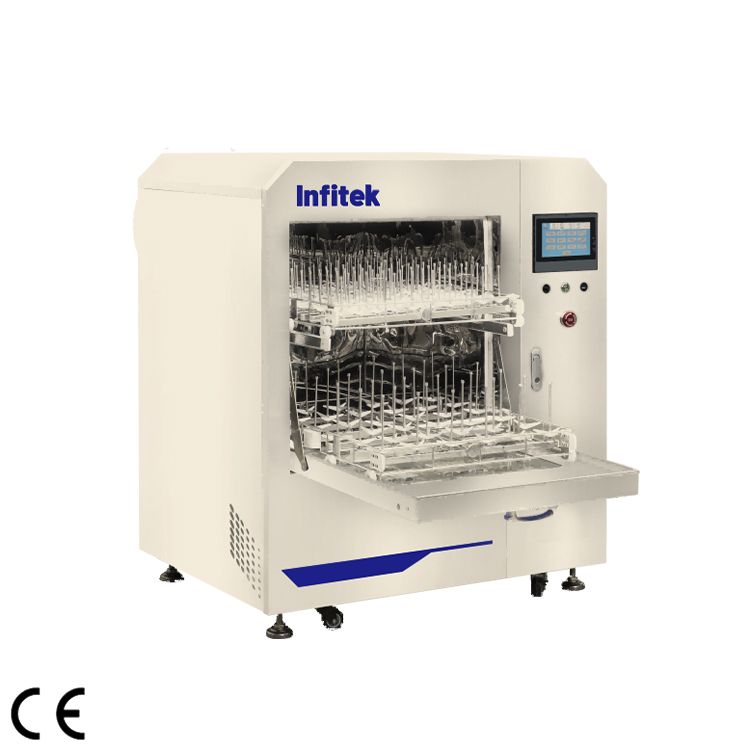

*2.3 洗浄キャビンには2層の洗浄ラックがあり、下層洗浄ラックの最大洗浄高さは23cm、上層洗浄ラックの最大洗浄高さは18cmです。最大洗浄能力は、2ml液相ボトル520個、または直径7cmの容器（容量フラスコ、三角フラスコなど）120個を一度に洗浄できます。

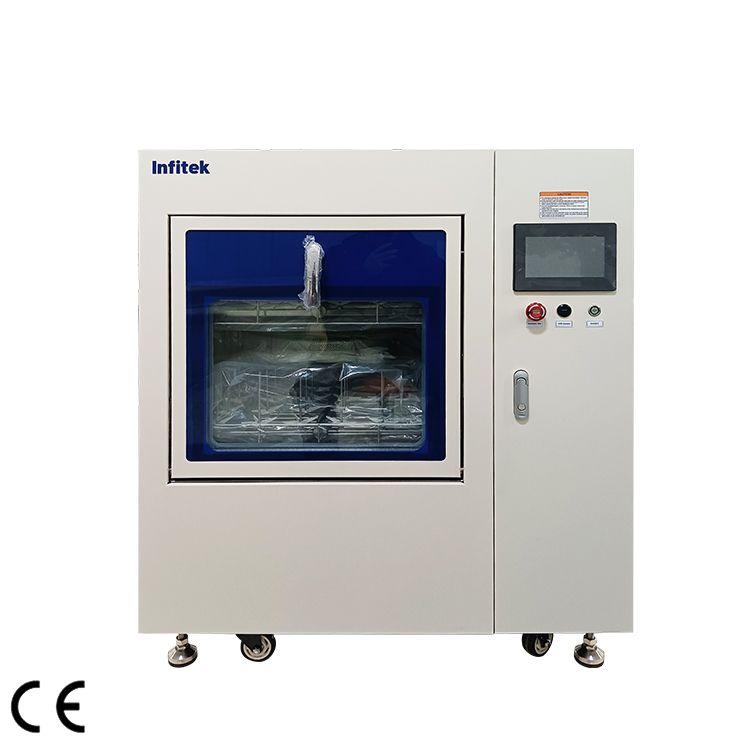

*2.4 独自の二重真空ガラスドアを採用しており、内部の清掃がはっきりと見え、断熱効果が高まり、エネルギー消費が削減されます。
2.5 給水口が 2 つあり、水道水と純水を同時に接続でき、コントロールパネルの操作でどちらの水を投入するか選択できます。
3. 制御システム
*3.1 産業用PLCマイコン制御システムを採用し、一般的な回路基板やシングルチップマイコン制御は不要です。産業用PLCは、防水、耐電、耐磁性などの特殊規格と設計を備えたプロフェッショナルマイコンであり、回路を変更することなく制御ソフトウェアを直接アップグレードできるため、アップグレードが容易です。
*3.2 制御システムは、7インチカラーLCDタッチスクリーン、完全な中国語の操作インターフェース、および操作とアラーム用の中国語プロンプトを採用しています。
*3.3 制御システムには 12 種類の標準洗浄手順と 99 種類のカスタム洗浄手順があり、さまざまな器具や要件に合わせて設定および調整できます。
3.4 制御システムは 3 段階のパスワード設定を採用しており、異なるレベルの管理者やオペレーターがパラメータを設定および管理するのに便利です。

4. 洗浄システム

*4.1 洗浄水ポンプは、ヨーロッパ製の業務用循環ポンプです。水量は800L/分で、水量が大きく、洗浄力も大きいです。循環ポンプのファンブレードは耐高温処理が施されており、消毒水温（93℃以上）でも正常に作動します。

*4.2 洗浄キャビンは2つの並列給水口と側面受水構造を採用しています。上部で受水し、中央部から全開で給水する構造を採用していません。2つのチャネルが同時に給水することで、1つの給水チャネルの水圧損失を低減し、上下層で同じ給水量を実現します。側面で受水するため、受水口を探す必要がなく、操作が簡単で、コネクタが破損しにくい構造です。

*4.3 洗浄ラックはいずれも側面給水・中央排水構造を採用しており、中央部から排水し、洗浄ラックは中央部で接続された水流を各噴射柱に均等に分配することで、各噴射柱からの排水が均一になり、洗浄器具の洗浄効果が均一になります。

*4.4 洗浄ラックのスプレー柱は、中央を囲むのではなく平行に分散させる必要があります。これにより、各スプレー柱間の距離が一定に保たれ、器具の配置と見積もりが容易になり、洗浄量を増やすことができます。

*4.5 洗浄ラックには中央の高い給水管がないため、スペースを節約でき、設置に便利です。洗浄ラックの上層と下層を入れ替えることができるため、器具の配置が容易です。

*4.6 洗浄キャビンには二重構造の360度回転式スプレーアームが内蔵されており、ノズルは扇形ノズル設計を採用しています。これにより、洗浄力が大きく、行き止まりのない扇形の水幕を噴射します。単純な小穴ノズルは使用せず、外部噴射時の死角を低減しています。

4.7 ガラス器具洗浄機は洗浄中に自動加熱システムを採用しており、加熱温度は調整可能です。最高温度は93℃に達し、消毒レベルに達します。

4.8 洗浄液と中和液は2つの蠕動ポンプによって自動的に添加され、添加量も設定できます。

5. 乾燥システム

*5.1 熱風噴射乾燥。ろ過された空気を加熱し、直接噴射パイプに接続します。空気温度は室温から120℃まで調整可能です。熱風は器具を乾燥させるだけでなく、同時にパイプも乾燥させ、内部の水分蓄積を防ぎます。

5.2 乾燥した空気は、効率 99.99% の高効率フィルターを通過し、清掃キャビンに入る空気がきれいであること、および清掃対象物の二次汚染が防止されることを保証します。

*5.3 フィルターアラーム機能により、フィルターの交換時期を自動で判断します。フィルターの有効期限が切れたり、誤って破損したりした場合は、アラームが鳴り、中国語の音声案内が表示されます。

5.4 作業中に実験室内に高温の蒸気が排出されて実験環境が汚染されるのを防ぐため、二重の蒸気凝縮装置を装備しています。

5.5 内部と外部のバランス空気圧穴の設計により、乾燥中に内部の湿った空気を循環させて補充する必要がなく、乾燥時間を効果的に短縮します。

6. 安全保護

6.1 安全なドアロック設計により、洗浄プロセス中にドア本体がロックされ、開けることができなくなり、誤操作による水の飛散や火傷を防止します。また、緊急ドア開放機能を備えており、停電後にドアを素早く開けて器具を取り出すことができます。

6.2 ドアロックは上部2点ロック構造を採用しています。上部ドア本体の左右両側をドア枠に接続してロックします。中央接続の1点ロックに比べて、密閉性が高く、水や蒸気の浸入を防ぎます。

6.3 完全な保護機能を備えており、洗浄剤不足アラーム、メイン洗浄ポンプ過熱保護機能、加熱および乾燥防止機能、メイン洗浄ポンプ空転保護機能、水位センサー検出機能、洗浄室過熱保護機能があり、すべて中国語のプロンプトとアラームリマインダーを備えています。

6.4 プログラムセルフチェック機能と設備セルフクリーニング機能を備えており、設定されたプログラムに基づいてセルフチェックを実行できます。また、クリーニング後には、残留物を削減するために設備を自動洗浄することもできます。
